Сети организации связывают VM между собой и с внешним миром. Их тип зависит от подключения:

Routed — внутренняя сеть с маршрутизируемым доступом к внешним сетям;

Isolated — внутренняя сеть полностью изолированная от внешних сетей и других организаций;

Direct — внешняя сеть (L2 до инфраструктуры Клиента или Интернет). Добавляется в организацию администратором Провайдера.

Список сетей в VDC можно увидеть перейдя в раздел «Data Centers» на вкладку «Networks».

Список всех сетей организации можно увидеть перейдя в раздел «Networking» на вкладку «Networks».

Для создания внутренней сети перейдите на вкладку «Networks», нажмите «NEW».

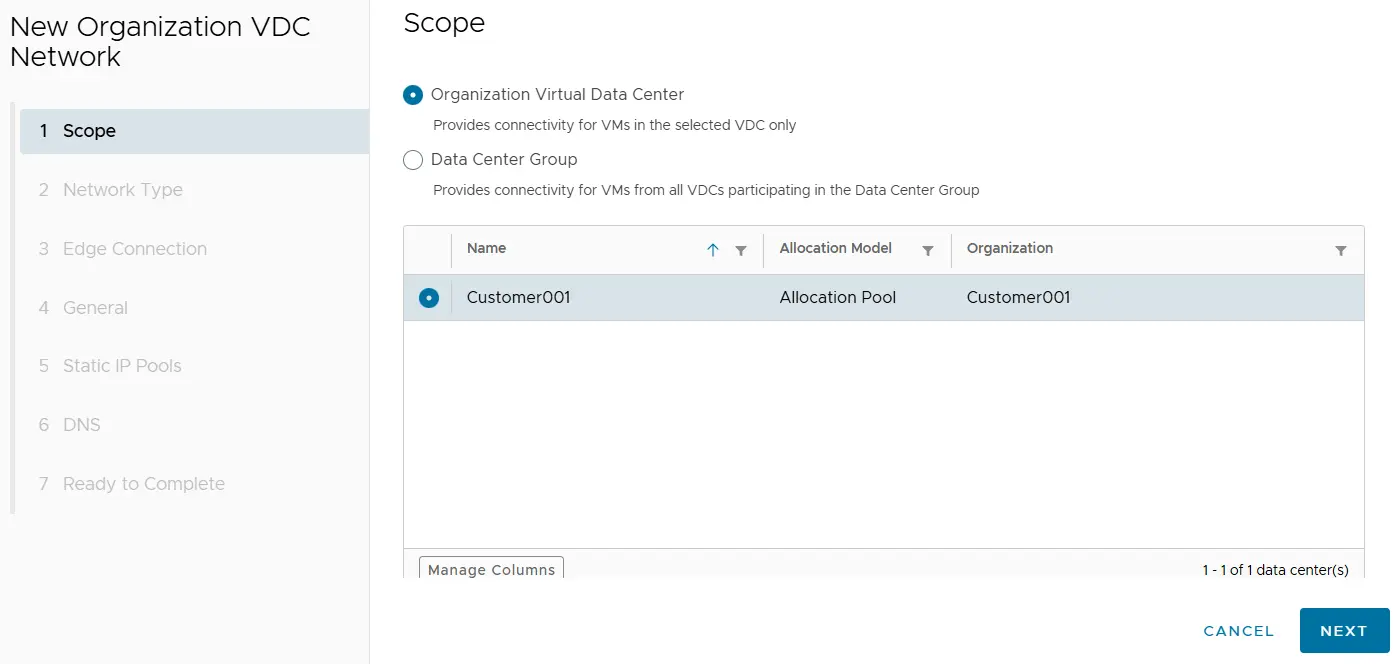

Если Вы создаете сеть через раздел «Networking», то будет предложено выбрать VDC, в котором необходимо создать сеть. Если сеть создается через раздел «Data Centers», то VDC уже будет выбран.

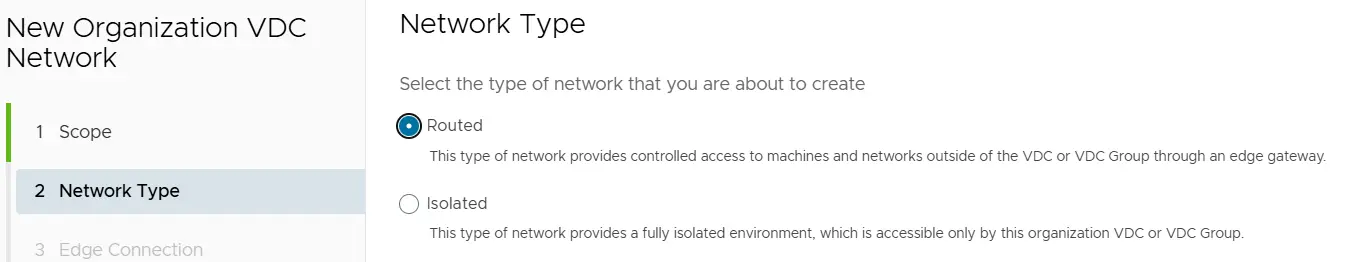

Далее выбираете какой тип сети Вам необходим: Routed или Isolated.

Для Routed сети нужно выбрать Edge Gateway, к которому сеть будет подключена.

Далее настройки для двух типов сетей идентичные.

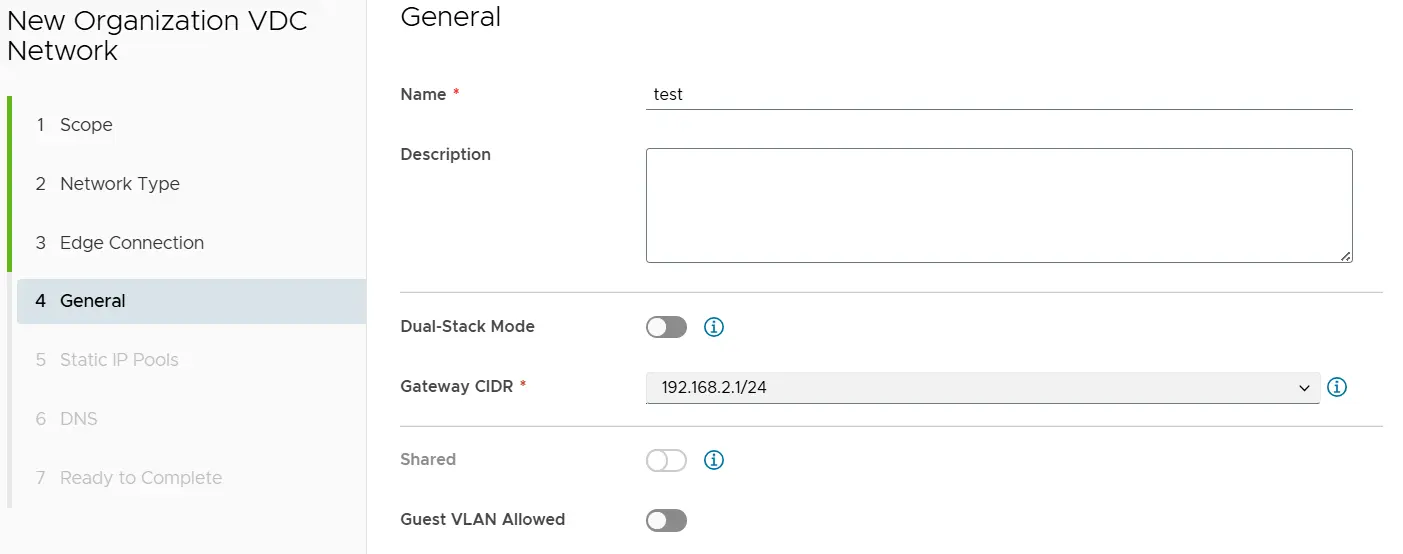

• Name — введите название сети.
• Gateway CIDR — введите адрес, который будет использован как адрес шлюза (в Routed будет назначен на Edge), введите маску сети.
• Shared — сделать сеть общей в группе виртуальных датацентров.
• Dual-Stack Mode — настройка используется, если будут использоваться и IPv4, и IPv6.
• Guest VLAN Allowed — оставить выключенной. Тегирование гостевых vlan, используется для транкинга.

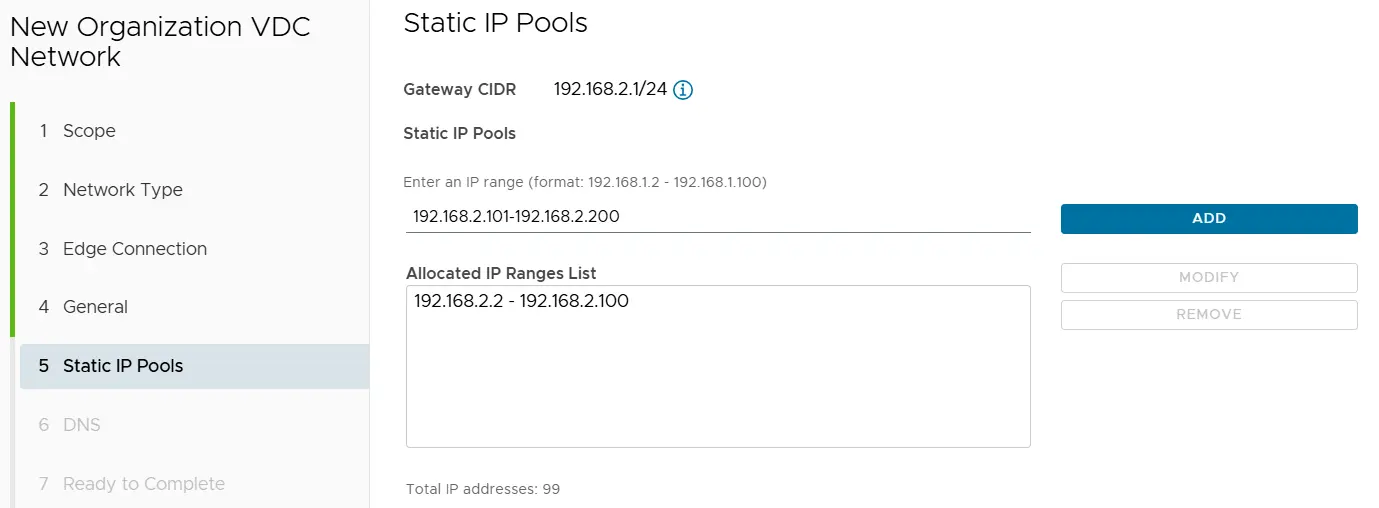

Опционально укажите диапазон адресов (кроме адреса шлюза), который будет использован для автоматического назначения на интерфейсы ВМ в интерфейсе Cloud Director. После записи диапазона нажмите «ADD», чтобы сохранить настройку.

Опционально укажите адреса DNS.

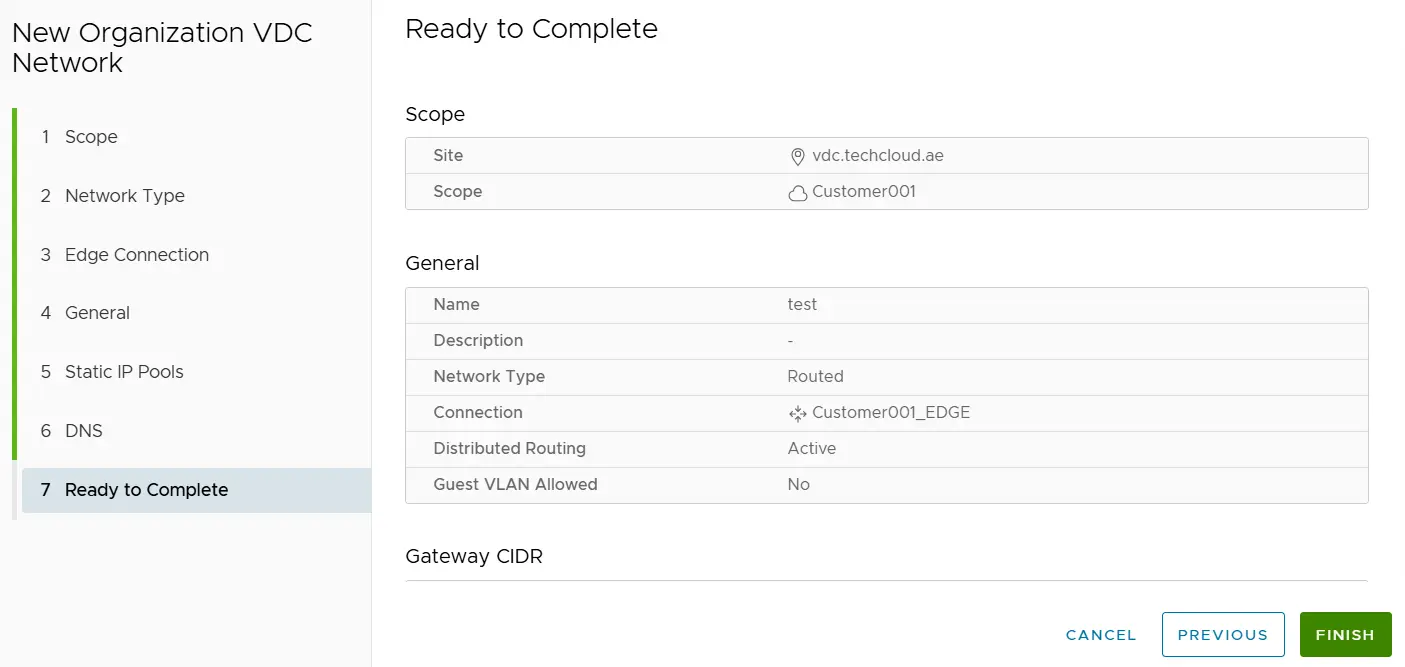

После выбора всех настроек нажмите «Finish», виртуальная сеть будет создана. Теперь её можно использовать для подключения виртуальных машин.

На вкладке «Networks» нажав на название сети можно увидеть свойства сети, изменить некоторые настройки.

Что можно изменить:

• Name
• Description
• Dual-Stack Mode
• Guest VLAN Allowed
• Connection to Edge
• Static IP Pool
• DNS
• DHCP

! Изменить адресацию нельзя
